El tablero Eléctrico: tu centro de control y protección esencial

¿Qué es exactamente un tablero eléctrico y cuál es su misión?

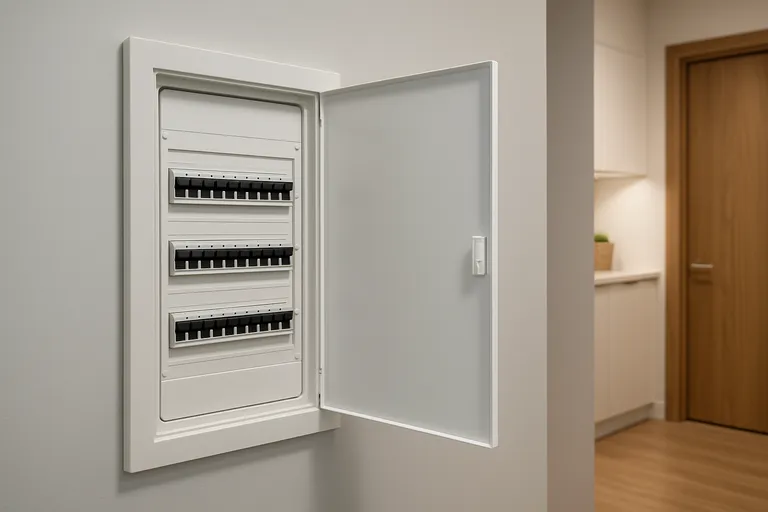

El cuadro general de mando y protección (CGMP), conocido popularmente como tablero eléctrico o cuadro de luces, es el auténtico centro neurálgico de la instalación eléctrica. Imagínalo como el corazón que bombea la electricidad de forma segura a todas las partes de tu casa, o como el cerebro que toma decisiones para proteger todo el sistema.

Su misión principal es doble:

• Distribuir la energía eléctrica de forma organizada a los diferentes circuitos de la vivienda: enchufes, alumbrado, electrodomésticos de gran consumo como el horno o la lavadora, etc.
• Proteger la instalación y a las personas contra posibles fallos eléctricos, como sobrecargas, cortocircuitos o fugas de corriente. Esto lo hace mediante unos dispositivos clave que veremos a continuación.

Se encuentra normalmente cerca de la entrada de la vivienda o en zonas de servicio, y es el punto donde la acometida eléctrica, que es la línea que trae la electricidad desde la red exterior, se conecta con la instalación interior.

Componentes clave de un tablero eléctrico

Para entender cómo cumple estas funciones, es útil conocer las piezas que lo componen. Aunque puede variar ligeramente según la antigüedad y complejidad de la instalación, un tablero eléctrico doméstico típico suele incluir los siguientes elementos fundamentales:

• Interruptor General Automático (IGA): es el primer interruptor que encontramos. Su función es cortar el suministro eléctrico de toda la vivienda en caso de una sobrecarga general o un cortocircuito grave. También permite cortar manualmente toda la corriente para realizar trabajos de mantenimiento.
• Interruptor Diferencial (ID): este es un elemento de seguridad vital. Su misión es proteger a las personas contra contactos eléctricos indirectos, es decir, si tocas un aparato que tiene una fuga de corriente. Detecta pequeñas diferencias entre la corriente que entra y la que sale del circuito, y si esa diferencia supera un umbral seguro, corta el suministro muy rápidamente. Puedes aprender más sobre ellos en nuestro post sobre diferenciales eléctricos.
• Pequeños Interruptores Automáticos (PIAs) o Magnetotérmicos: estos interruptores protegen cada uno de los circuitos individuales de la casa, como el de los enchufes de la cocina, el del alumbrado del salón, el del horno, etc. Actúan cortando la corriente de su circuito específico en caso de sobrecargas o cortocircuitos en esa línea en particular. Son los famosos “plomos” que saltan. Profundiza en su funcionamiento en el artículo sobre interruptores eléctricos.
• Protector Contra Sobretensiones (PCS): aunque no siempre presente en instalaciones más antiguas, es cada vez más común y muy recomendable. Este dispositivo protege los equipos electrónicos sensibles contra picos de tensión transitorios, como los causados por rayos o maniobras en la red eléctrica.
• Embarrados o peines de conexión: son unas barras metálicas o pletinas que distribuyen la corriente de forma ordenada a los diferentes interruptores automáticos.
• Envolvente o caja: es la caja, generalmente de plástico o metal, que aloja y protege todos estos componentes. Debe tener un grado de protección adecuado, especialmente si está en zonas con humedad o polvo.

La importancia vital del tablero eléctrico en tu hogar

Un tablero eléctrico en buen estado y correctamente dimensionado es fundamental por varias razones de peso que afectan directamente a tu día a día y a tu seguridad. Estos son los motivos por los que debes prestarle la atención que merece:

• Seguridad ante todo: como hemos visto, sus componentes están diseñados para prevenir accidentes eléctricos graves. Un IGA que funciona, un diferencial sensible y PIAs adecuados a cada circuito son tu primera línea de defensa.
• Protección de tus electrodomésticos: al evitar sobrecargas y cortocircuitos, el tablero ayuda a proteger tus valiosos aparatos de daños que podrían ser irreparables.
• Funcionamiento correcto de la instalación: un tablero bien organizado permite una distribución eficiente de la energía, asegurando que todos los circuitos reciben la potencia que necesitan sin problemas.
• Cumplimiento normativo: un tablero que cumple con el Reglamento Electrotécnico de Baja Tensión (REBT) es un requisito legal y necesario para obtener el certificado de instalaciones eléctricas.

¿Cuándo necesita atención tu tablero eléctrico? Señales de alerta

Aunque están diseñados para durar, los tableros eléctricos no son eternos y pueden necesitar atención, mantenimiento o incluso una renovación. Es importante saber identificar las señales que indican que algo no va bien.

Estas son algunas señales que indican que tu cuadro de luces podría necesitar una revisión o actualización por un profesional:

• Antigüedad excesiva: si tu tablero tiene más de 25-30 años, es muy probable que sus componentes estén obsoletos, no cumplan la normativa actual o hayan perdido eficacia. Una renovación de la instalación eléctrica suele incluir la actualización del tablero.
• Disparos frecuentes de los interruptores: si los automáticos o el diferencial saltan a menudo, es un síntoma claro de problemas de sobrecarga, cortocircuitos o fugas.
• Olores extraños a quemado o plástico recalentado: esto es una señal de alarma grave que requiere una revisión inmediata.
• Componentes visiblemente dañados, rotos o con signos de quemaduras.
• Ruidos anómalos como zumbidos o chasquidos provenientes del cuadro.
• Si el tablero aún utiliza fusibles de rosca en lugar de interruptores automáticos modernos.
• Si vas a aumentar significativamente la potencia contratada o a instalar equipos de gran consumo, como un cargador de coche eléctrico.

Nuestra opinión experta

Si estás barajando esta última opción, deja que nosotros te ayudeamos a elegir la tarifa de luz con la potencia adecuada para ahorrar al máximo en tu factura energética. Solo tienes que llamarnos y nos pondremos manos a la obra para dar con la oferta de luz que mejor se adapte a tu consumo.

91 330 97 01

Mantenimiento y seguridad del tablero eléctrico: consejos prácticos

Un mantenimiento básico y algunas precauciones pueden ayudar a mantener tu tablero eléctrico en buen estado y funcionando de forma segura. Aunque muchas tareas deben ser realizadas por un electricista cualificado, hay cosas que puedes hacer.

Sigue estos consejos:

• Inspección visual periódica: echa un vistazo de vez en cuando para asegurarte de que no hay signos visibles de daño, quemaduras o cables sueltos. Comprueba que las etiquetas de los circuitos son legibles.
• No obstruir el acceso: el tablero debe ser siempre fácilmente accesible. No coloques muebles ni objetos delante que dificulten su apertura o manipulación en caso de emergencia.
• Evitar la humedad y el polvo excesivo: mantén la zona del tablero limpia y seca.
• Prueba el interruptor diferencial mensualmente: la mayoría de los diferenciales tienen un botón de prueba. Púlsalo una vez al mes, con cuidado, para asegurarte de que funciona correctamente, es decir, que corta la corriente. Si no lo hace, llama a un electricista.
• Revisiones profesionales: es recomendable que un electricista cualificado revise tu tablero eléctrico cada cierto tiempo, por ejemplo, cada 5 años, o si notas algún problema. Una auditoría de instalaciones eléctricas incluirá esta revisión.
• Nunca manipules el interior si no eres un profesional: trabajar en un tablero eléctrico sin los conocimientos y precauciones adecuadas es extremadamente peligroso.
