Actualización: 25 de junio de 2025 Cuando piensas en tu instalación eléctrica, sueles fijarte en los enchufes o las luces, pero los verdaderos héroes de la historia son los sistemas de protección eléctrica. Son los guardianes silenciosos que trabajan 24/7 para protegerte a ti, a tu familia y a tus electrodomésticos. Como tu experto de confianza, te voy a explicar de forma clara qué son, por qué son absolutamente cruciales y cuáles son los componentes que no pueden faltar en tu cuadro eléctrico.
¿Qué son y para qué sirven los sistemas de protección eléctrica?
Un sistema de protección eléctrica es el conjunto de dispositivos diseñados para detectar condiciones anormales en tu instalación y cortar el suministro de forma automática para evitar accidentes. Su misión principal es doble:
- Proteger a las personas: evitan el riesgo de electrocución por contactos directos o indirectos.
- Proteger la instalación y los aparatos: previenen daños en los equipos y el cableado por sobrecargas o cortocircuitos, que podrían derivar en un incendio.
Tener un sistema de protección eléctrica adecuado y en buen estado no es una opción, es una necesidad fundamental para la seguridad de cualquier hogar o negocio. Ignorarlo es uno de los errores más graves que se pueden cometer en el mantenimiento eléctrico.
Los componentes clave de tu sistema de protección

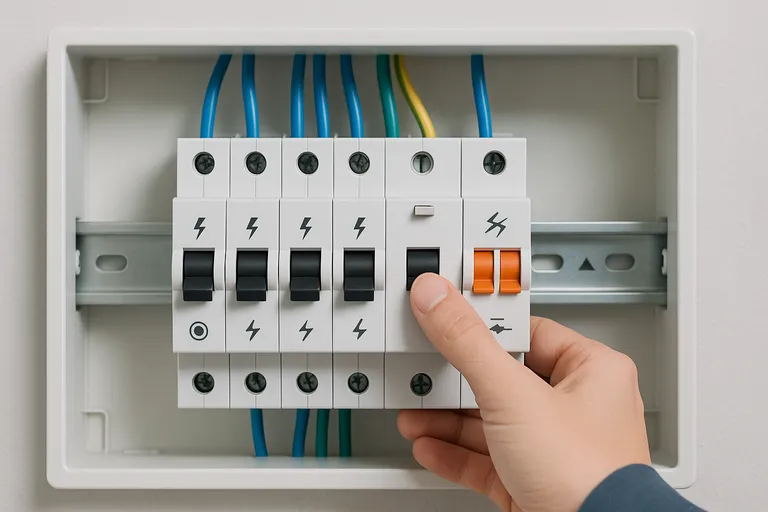

Tu cuadro eléctrico es el cerebro de la instalación, y dentro de él se encuentran los principales dispositivos de protección. Aunque puede parecer un lío de palancas, cada una tiene una función específica y vital. Estos son los imprescindibles:
Interruptor General Automático (IGA)
Es el jefe del cuadro. Su función es proteger toda la instalación de sobrecargas generales o cortocircuitos. Si conectas demasiados aparatos a la vez y superas la potencia máxima que tienes contratada, el IGA saltará para evitar que la instalación se sobrecaliente. Es la primera línea de defensa.
Interruptor Diferencial (ID)
Este es el guardián de tu vida. El diferencial no se preocupa de la potencia, sino de las fugas de corriente. Si una pequeña cantidad de electricidad se escapa del circuito, por ejemplo, a través de una persona que toca un electrodoméstico defectuoso, el diferencial lo detecta al instante y corta la luz. Es el dispositivo que te salva de una electrocución.
Pequeños Interruptores Automáticos (PIAs)
Son los jefes de sección. Cada PIA protege un circuito independiente de la casa (iluminación, enchufes de la cocina, horno, etc.). Si hay una sobrecarga o un cortocircuito en un circuito concreto, solo saltará el PIA correspondiente, manteniendo el resto de la casa con luz. Esto facilita mucho la identificación de la avería.
Protector Contra Sobretensiones (PCS)
Este dispositivo es cada vez más importante. Protege tus equipos electrónicos más delicados, como el ordenador y la televisión, de los picos de tensión que pueden venir de la red exterior, por ejemplo, por la caída de un rayo. Evita que tus aparatos se frían por una subida brusca de voltaje.
El mantenimiento: la clave para que tus protecciones funcionen
De nada sirve tener los mejores sistemas de protección si no están en buen estado. El polvo, la humedad o el simple paso del tiempo pueden afectar a su funcionamiento. Por eso, un correcto mantenimiento de las instalaciones eléctricas es fundamental.
Una acción muy sencilla que puedes hacer tú mismo es probar el interruptor diferencial una vez al mes. Todos los diferenciales tienen un pequeño botón de “Test” (T). Al pulsarlo, el diferencial debe saltar. Si no lo hace, es una señal de que está defectuoso y debes llamar a un instalador electricista autorizado para que lo reemplace de inmediato.
Mi consejo como experto:
No escatimes en la seguridad de tu instalación eléctrica. Asegúrate de que tu cuadro cuenta con todos estos elementos de protección y de que son de buena calidad. Si tu vivienda es antigua o si tienes dudas sobre el estado de tus protecciones, una revisión de un profesional no es un gasto, es una inversión en tranquilidad y seguridad para los tuyos.
91 330 97 01 Preguntas frecuentes sobre sistemas de protección eléctrica
¿Es obligatorio tener todos estos sistemas de protección?
▲Sí. El Reglamento Electrotécnico para Baja Tensión (REBT) exige que todas las instalaciones nuevas cuenten como mínimo con un IGA, un diferencial y los PIAs correspondientes. El protector contra sobretensiones también es obligatorio en muchas circunstancias. Si tu instalación es antigua, es muy recomendable actualizarla para cumplir con la normativa actual.
Si salta el diferencial, ¿es peligroso volver a subirlo?
▼Si el diferencial salta, es porque ha detectado una fuga de corriente, lo que indica un problema en algún aparato o en la instalación. Antes de rearmarlo, desconecta el último electrodoméstico que enchufaste. Si vuelve a saltar, ve desconectando aparatos uno a uno hasta encontrar el que causa el problema. Si no lo encuentras o salta sin nada enchufado, llama a un electricista, ya que puede haber un fallo en el cableado.
Mi cuadro eléctrico es muy antiguo y solo tiene "plomos". ¿Estoy protegido?
▼No, no estás bien protegido. Los antiguos "plomos" (fusibles) solo protegen contra sobrecargas y cortocircuitos, pero no te protegen contra contactos eléctricos indirectos, que es la función vital del interruptor diferencial. Si tu cuadro es de ese tipo, es urgente que contactes con un electricista autorizado para una renovación de la instalación eléctrica y adaptarla a la normativa de seguridad actual.
¿Por qué a veces salta la luz en casa del vecino por una tormenta y en la mía no?
▼La razón más probable es que tu vecino no tenga un protector contra sobretensiones y tú sí. Durante una tormenta eléctrica, se pueden producir picos de tensión en la red general. Si no tienes este dispositivo, esa sobretensión puede hacer saltar el Interruptor General Automático (IGA) como medida de protección final, o incluso dañar tus electrodomésticos. El protector contra sobretensiones absorbe ese pico y protege tu instalación.
¿Puedo instalar yo mismo un interruptor diferencial o un PIA?
▼Rotundamente no, a menos que seas un instalador electricista autorizado. La manipulación del cuadro eléctrico es una tarea compleja y muy peligrosa que debe ser realizada exclusivamente por un profesional cualificado. Un error en la conexión podría dejar el sistema de protección inoperativo o, peor aún, provocar un accidente grave.
¿Qué significa que un interruptor diferencial sea superinmunizado?
▼Un diferencial "superinmunizado" o clase A es una versión más avanzada del diferencial estándar. Está diseñado para evitar los saltos intempestivos que a veces provocan los aparatos electrónicos modernos, que generan pequeñas perturbaciones en la corriente. Si tu diferencial salta a menudo sin una causa aparente, instalar uno superinmunizado puede ser la solución.
¿Cuál es la diferencia entre una sobrecarga y un cortocircuito?
▼Una sobrecarga ocurre cuando conectas demasiados aparatos a un mismo circuito, superando la potencia que puede soportar. Es un aumento de corriente más o menos sostenido. Un cortocircuito es un fallo mucho más brusco y peligroso, donde dos conductores de distinto polo se tocan directamente, provocando un pico de corriente altísimo e instantáneo. Tanto el IGA como los PIAs protegen contra ambos fenómenos.
