Actualización: 16 de junio de 2025 ¿Alguna vez te has preguntado qué hace realmente seguro el uso de la electricidad en tu hogar o negocio? Uno de los elementos más cruciales, aunque a menudo invisible, es la puesta a tierra o toma de tierra. En este artículo te explicaremos de forma sencilla qué es, por qué es tan importante para protegerte a ti y a tus aparatos, y cómo funciona este sistema salvavidas.
¿Qué es exactamente la puesta a tierra? Tu conexión segura con el planeta
Imagina que la electricidad es como el agua que fluye por tuberías. A veces, puede haber fugas. La puesta a tierra, también conocida como toma de tierra, es un sistema de seguridad diseñado para ofrecer un camino seguro y directo para que esas fugas de electricidad se desvíen hacia la tierra literal, el suelo bajo nuestros pies, en lugar de pasar a través de una persona o dañar un equipo.
La to,a de tierra: un escape para la electricidad
En esencia, una puesta a tierra es una conexión eléctrica directa entre ciertos componentes de una instalación eléctrica o los armazones metálicos de los aparatos y el terreno. El planeta Tierra tiene una capacidad enorme para absorber y disipar la corriente eléctrica sin que su potencial eléctrico cambie significativamente. Así, si se produce un fallo, como un cable pelado que toca la carcasa metálica de tu lavadora, la corriente de fuga encuentra un camino de muy baja resistencia hacia la tierra, minimizando el peligro.
Los componentes clave de un sistema de puesta a tierra
Un sistema de puesta a tierra funcional se compone de varios elementos esenciales que trabajan en conjunto. Los principales son:

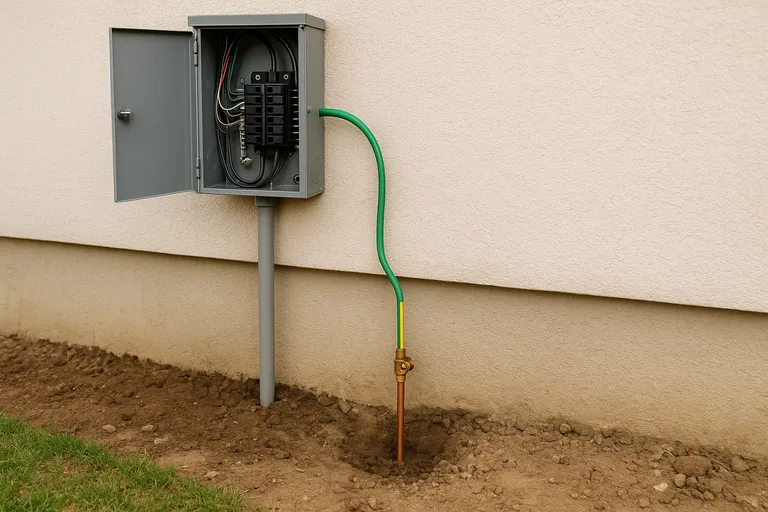

- Electrodo de tierra (o pica de tierra): es una pieza metálica, generalmente una varilla de cobre o acero cobreado, una placa, o un conductor desnudo enterrado en el suelo. Su función es hacer un buen contacto eléctrico con el terreno.
- Línea principal de tierra (o conductor de tierra): es el cable que conecta el electrodo de tierra con el punto principal de conexión a tierra de la instalación, usualmente en el tablero eléctrico.
- Bornes de puesta a tierra: son los puntos de conexión donde se unen los diferentes conductores de protección.
- Conductores de protección: son los famosos cables eléctricos de color verde y amarillo que recorren toda la instalación, conectando las partes metálicas de los enchufes, luminarias y carcasas de los aparatos al sistema de puesta a tierra.
¿Para qué sirve la puesta a tierra?
La función de la puesta a tierra va mucho más allá de ser un simple requisito normativo. Es un elemento activo en la protección de personas y bienes.
Protección contra descargas eléctricas: tu salvavidas principal
Esta es su función más crítica. Si un aparato tiene un fallo y su carcasa metálica queda energizada, al tocarlo podrías sufrir una descarga eléctrica peligrosa. Si el aparato está correctamente conectado a tierra, esa corriente de fuga se desviará por el conductor de protección hacia la tierra. Esto, además, provocará que actúen otros sistemas de protección, como el interruptor diferencial, cortando el suministro y eliminando el peligro.
Cuidando tus electrodomésticos y equipos electrónicos
Las sobretensiones transitorias, como las causadas por la caída de un rayo cercano o maniobras en la red eléctrica, pueden dañar seriamente tus electrodomésticos y equipos electrónicos sensibles. Una buena puesta a tierra ayuda a derivar estas sobretensiones a tierra, ofreciendo un nivel de protección adicional para tus aparatos.
Estabilizando la tensión y mejorando el funcionamiento
La puesta a tierra también contribuye a estabilizar la tensión del sistema eléctrico, proporcionando un punto de referencia común. Esto puede mejorar el funcionamiento de ciertos equipos y reducir el ruido eléctrico en sistemas de comunicaciones.
¿Cómo funciona la puesta a tierra?
La electricidad siempre busca el camino de menor resistencia para fluir. El cuerpo humano tiene una resistencia eléctrica considerable, pero si no hay un camino alternativo mejor, la corriente puede pasar a través de nosotros si tocamos un elemento energizado.
El sistema de puesta a tierra ofrece precisamente eso: un camino de muy baja resistencia hacia el terreno. Así, si ocurre una derivación o fuga de corriente en un aparato, la mayor parte de esa corriente preferirá irse por el cable de tierra en lugar de atravesar a una persona que pueda tocar accidentalmente dicho aparato.
La pareja perfecta: puesta a tierra e interruptor diferencial
La puesta a tierra trabaja en estrecha colaboración con otro dispositivo de seguridad fundamental: elinterruptor diferencial. Cuando se produce una fuga de corriente a tierra, por ejemplo, a través de la carcasa de un electrodoméstico y luego por el conductor de protección, el interruptor diferencial detecta que no toda la corriente que entró por la fase está volviendo por el neutro.
Esa diferencia significa que hay una fuga. Si esta fuga supera un cierto umbral de sensibilidad, el diferencial corta automáticamente el suministro eléctrico de ese circuito en milisegundos, antes de que pueda causar daño. Sin una buena puesta a tierra, el diferencial podría no detectar algunas fugas o tardar más en actuar en ciertas situaciones.
Consecuencias de no tener toma de tierra
No contar con una puesta a tierra adecuada o tenerla en mal estado puede tener consecuencias serias. No es un elemento que se pueda pasar por alto.
Riesgos directos para las personas
La consecuencia más grave es el aumento drástico del riesgo de electrocución. Sin un camino de derivación seguro, una persona puede convertirse en la vía de descarga a tierra, con posibles lesiones graves o incluso fatales.
Daños en aparatos y sistemas eléctricos
La ausencia de una puesta a tierra efectiva deja a tus equipos más vulnerables a daños por sobretensiones. Un fallo que podría haber sido inofensivo puede acabar destruyendo electrodomésticos caros o sistemas electrónicos sensibles.
Problemas con la normativa y seguros
Una instalación sin puesta a tierra o con una deficiente no cumple con la normativa vigente. Esto puede acarrear problemas legales, dificultades para obtener el Certificado de Instalaciones Eléctricas, e incluso problemas con las compañías de seguros en caso de siniestro.
Nuestra opinión experta
Tan importante como tener una instalación con una buena toma de tierra, es tener una tarifa de luz acorde a tus necesidades. Pásate a una tarifa de luz flexible y recorta tus recibos sin sacrificar comodidad. Solo tienes que llamarnos.
91 330 97 01 Obligatoriedad y normativa: ¿qué dice la ley sobre la toma de tierra?
La normativa eléctrica es muy clara respecto a la puesta a tierra. En España, el Reglamento Electrotécnico de Baja Tensión (REBT) establece la obligatoriedad de la instalación de puesta a tierra en la gran mayoría de las instalaciones eléctricas, tanto en viviendas nuevas como en reformas importantes de instalaciones existentes.
La instrucción técnica ITC-BT-18 del REBT detalla los requisitos para las instalaciones de puesta a tierra, incluyendo los valores máximos de resistencia de tierra que se deben conseguir para garantizar su efectividad. El cumplimiento de estas especificaciones es fundamental para la seguridad.
¿Cómo saber si mi instalación tiene una puesta a tierra correcta?
Verificar el estado de tu puesta a tierra es una tarea para profesionales, pero hay algunas cosas que puedes observar.
Inspección visual: primeras pistas
Puedes empezar por una inspección visual básica. Comprueba si tus enchufes tienen las dos clavijas metálicas laterales o el orificio central para la toma de tierra. En el cuadro eléctrico, deberías ver un borne o barra donde se conectan los cables de tierra de color verde y amarillo. Sin embargo, esto solo indica la presencia de los componentes, no su correcta instalación o efectividad.
La prueba definitiva: medición por un profesional

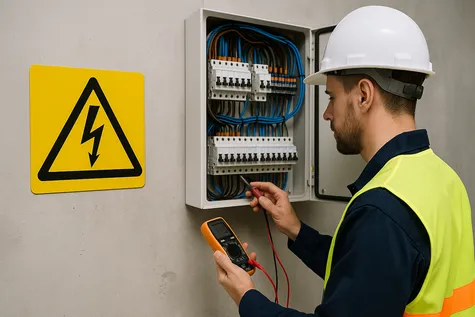

La única forma de saber con certeza si tu puesta a tierra es adecuada y cumple con la normativa es mediante una medición de la resistencia de tierra realizada por un electricista cualificado utilizando un instrumento específico llamado telurómetro. Este profesional también podrá verificar la continuidad de los conductores de protección en toda la instalación. Una auditoría de instalaciones eléctricas completa siempre incluye la revisión y medición de la puesta a tierra.
Preguntas frecuentes sobre la puesta a tierra
¿Todos los enchufes deben tener toma de tierra?
▲Sí, según la normativa actual, todos los enchufes en una instalación nueva o reformada deben tener conexión a tierra para garantizar la seguridad de los aparatos y las personas.
¿Qué pasa si un aparato no tiene clavija de tierra?
▼Algunos aparatos, generalmente de pequeña potencia y con doble aislamiento eléctrico (identificados con un símbolo de un cuadrado dentro de otro), no requieren conexión a tierra porque están diseñados para ser seguros sin ella. Sin embargo, la mayoría de los electrodomésticos con partes metálicas accesibles sí la necesitan.
¿Se puede mejorar una puesta a tierra existente?
▼Sí, si una medición revela que la resistencia de tierra es demasiado alta, un electricista puede proponer soluciones para mejorarla, como añadir más picas, tratar el terreno o revisar las conexiones.
¿El cable de tierra consume electricidad?
▼No, el conductor de puesta a tierra es un elemento de seguridad pasivo. En condiciones normales, no debería circular corriente por él. Solo actúa en caso de fallo o derivación.
¿Cuál es el color del cable de puesta a tierra?
▼El conductor de protección o puesta a tierra se identifica universalmente por ser de color verde y amarillo a rayas. Es muy importante no usar este color para ningún otro conductor.
