Actualización: 2 de julio de 2025 La instalación del cuadro eléctrico es la operación más importante y delicada de todo el sistema eléctrico de tu casa. Desde aquí se distribuye la energía a cada rincón y, lo más importante, se alojan los sistemas que garantizan tu seguridad. Como tu experto de confianza, te voy a hacer una visita guiada por este elemento tan crucial, explicando qué es cada palanca y por qué su correcta instalación no es negociable.
¿Qué es el cuadro eléctrico y por qué es tan importante?
El cuadro eléctrico, también conocido como cuadro general de mando y protección (CGMP), es una caja que centraliza todos los circuitos de tu vivienda y que contiene los elementos de seguridad y control de tu instalación. Su correcta instalación y configuración son vitales por dos motivos principales:
- Seguridad: es la primera y más importante. Alberga los sistemas de protección eléctrica que evitan sobrecargas, cortocircuitos y electrocuciones. Un cuadro mal instalado es una bomba de relojería.
- Gestión y distribución: divide la instalación en circuitos independientes, lo que permite gestionar la energía de forma eficiente y localizar averías fácilmente.
En definitiva, un cuadro eléctrico bien diseñado y mantenido es la base de una instalación segura y funcional.
Anatomía de tu cuadro eléctrico: conoce a sus componentes
Aunque a primera vista pueda parecer un panel lleno de interruptores idénticos, cada uno tiene una función muy específica y jerarquizada. Vamos a conocer a los protagonistas que encontrarás en un cuadro moderno instalado según la normativa actual:
Interruptor de Control de Potencia (ICP)
Este es el policía de la compañía eléctrica. Su función es asegurarse de que no consumes más potencia de la que tienes contratada. Si conectas demasiados aparatos a la vez y superas ese límite, el ICP saltará. En los cuadros más nuevos con contadores inteligentes, el ICP ya está integrado en el propio contador, por lo que puede que no lo veas físicamente en tu cuadro.
Interruptor General Automático (IGA)
Es el interruptor principal de tu instalación. Protege de forma global contra sobrecargas y cortocircuitos que puedan ocurrir dentro de tu casa. Si hay un problema grave que afecta a toda la instalación, el IGA es el que actúa como última línea de defensa interna.
Protector Contra Sobretensiones (PCS)
Un componente cada vez más esencial. Su misión es proteger tus equipos electrónicos más sensibles de los picos de tensión transitorios que pueden venir de la red exterior, por ejemplo, por la caída de un rayo cercano. Es el escudo de tus aparatos.
Interruptor Diferencial (ID)
Este es el dispositivo que protege a las personas. Como te explicamos en nuestra guía sobre interruptores diferenciales, su trabajo es detectar cualquier pequeña fuga de corriente y cortar el suministro al instante para evitar que sufras una descarga eléctrica.
Pequeños Interruptores Automáticos (PIAs)
Son los interruptores más numerosos. Cada PIA controla un circuito independiente de la casa: uno para la iluminación, otro para los enchufes de la cocina, otro para el horno, etc. Si hay un problema, como una sobrecarga o un cortocircuito, en uno de esos circuitos, solo saltará el PIA correspondiente, sin dejar el resto de la casa a oscuras.

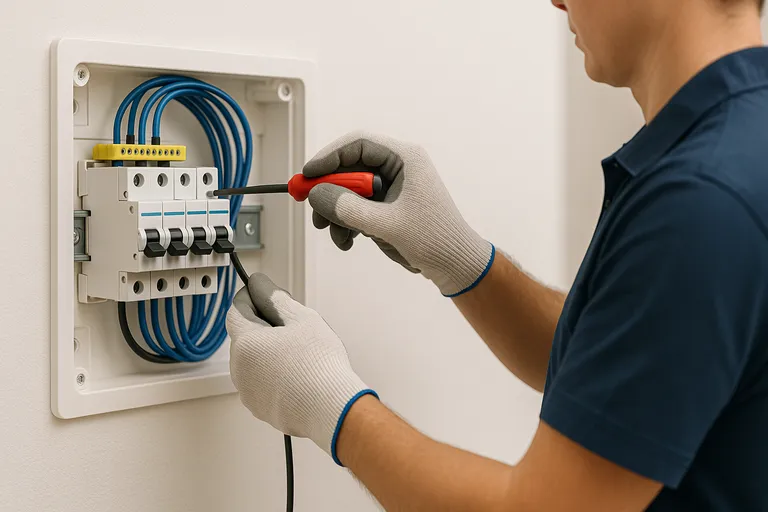

La instalación del cuadro eléctrico: un trabajo solo para profesionales
Quiero ser muy claro en este punto: la instalación o modificación de un cuadro eléctrico debe ser realizada, sin excepción, por un instalador electricista autorizado. No es una tarea de bricolaje.
Un instalador electricista autorizado va mucho más allá de simplemente conectar cables. Su trabajo es una garantía de seguridad integral. Verificará que tanto el cuadro como sus componentes se ajustan al Reglamento Electrotécnico para Baja Tensión (REBT). Además, calculará que la sección de cada cable sea la correcta para la potencia que debe soportar, evitando así futuros sobrecalentamientos. Se asegurará de que todas las conexiones estén perfectamente apretadas, un detalle crucial para prevenir puntos calientes y posibles incendios. Además, diseñará una distribución lógica y segura de los circuitos para facilitar su gestión y mantenimiento futuros.
Una vez finalizada la instalación, el electricista debe emitir el Certificado de Instalación Eléctrica (CIE) o Boletín, que es tu garantía de que todo se ha hecho conforme a la normativa y con total seguridad.
Mi consejo como experto: invierte en tu cuadro eléctrico.
Si tu vivienda tiene más de 25 años y nunca se ha renovado el cuadro eléctrico, es muy probable que no cuente con todas las protecciones que exige la normativa actual. Actualizarlo no es un gasto, es la inversión más importante que puedes hacer en la seguridad de tu hogar. Un cuadro moderno y bien instalado te protege a ti, a tu familia y a tus bienes. Ante la duda, contacta con nosotros y un profesional revisará tu instalación.
91 330 97 01 Preguntas frecuentes sobre la instalación del cuadro eléctrico
¿Cuánto cuesta instalar o cambiar un cuadro eléctrico?
▲El precio puede variar mucho dependiendo de la complejidad de la instalación, el número de circuitos y la calidad de los materiales. Generalmente, para una vivienda estándar, el coste de sustituir un cuadro antiguo por uno nuevo y adaptado a la normativa suele oscilar entre los 250€ y los 500€, incluyendo mano de obra y materiales.
¿Por qué mi cuadro tiene más de un interruptor diferencial?
▼Es una práctica muy recomendable y obligatoria en instalaciones grandes. Al tener varios diferenciales, cada uno protegiendo un grupo de circuitos, se consigue una mayor selectividad. Si hay una fuga de corriente en la cocina, por ejemplo, solo saltará su diferencial, pero seguirás teniendo luz en el resto de la casa, lo que es mucho más cómodo y seguro.
¿Puedo añadir un nuevo circuito (PIA) para un aire acondicionado nuevo?
▼Sí, pero es un trabajo que debe hacer un electricista autorizado. Él se encargará de instalar un nuevo PIA en el cuadro y de llevar una línea de cableado independiente y con la sección adecuada hasta el nuevo aparato, garantizando que la instalación siga siendo segura y cumpla la normativa.
¿Dónde se debe ubicar el cuadro eléctrico?
▼Según el REBT, el cuadro eléctrico debe instalarse lo más cerca posible de la entrada de la derivación individual, que suele ser la entrada de la vivienda. Debe estar en un lugar de fácil acceso, que no sea húmedo y a una altura del suelo de entre 1,40 metros y 2 metros.
¿Es normal que el cuadro eléctrico haga un zumbido constante?
▼Un ligero zumbido puede ser normal en algunos componentes, pero si es un ruido fuerte, constante o que ha aparecido de repente, podría ser una señal de una conexión floja, un sobrecalentamiento o un componente defectuoso. Es muy importante que un electricista lo revise cuanto antes para evitar un problema mayor.
¿Es obligatorio que el cuadro eléctrico tenga una tapa?
▼Sí, absolutamente. La tapa del cuadro eléctrico es un elemento de seguridad fundamental. Protege los mecanismos del polvo y la humedad y, lo más importante, evita contactos accidentales con las partes activas de la instalación. Un cuadro sin su tapa es un riesgo inaceptable.
